انسیٹ رن وے ایج لائٹ

رن وے ایج لائٹس

رن وے ایج لائٹ ایک ہوابازی سگنل لیمپ ہے ، جس میں ایک شفاف لیمپ شیڈ اور ایک اڈہ ، بیس پلیٹ اور ایک کنٹرول سرکٹ بورڈ شامل ہے ، بیس میں ایل ای ڈی لائٹ سورس باڈیز کی کثرتیت کا اہتمام بیس پلیٹ پر کیا جاتا ہے ، اور خصوصیت یہ ہے کہ ہر ایل ای ڈی لائٹ سورس باڈی پر مشتمل ہے جس میں ایک کیویکس لائٹ ڈسٹری بیوشن لینس ہے ، اور ایک امبریلا {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{0 لیمپ شیڈ شفاف لیمپ شیڈ کا اوپری سر ایک مخروطی عکاس سے منسلک ہوتا ہے جس میں شنک پوائنٹ نیچے کی طرف ہوتا ہے۔ چھتری کا مرکز - شکل کا لیمپ شیڈ کا احاطہ براہ راست اسی سوراخ کے اوپر ایک سرکلر لائٹ - ونڈو منتقل کرنا ہے۔ ایل ای ڈی لائٹ سورس باڈی ایک مکمل بنیادی رنگ یا ایک ہی بنیادی رنگ ایل ای ڈی لائٹ سورس باڈی ہے۔ رن وے ایج لائٹ کی روشنی روشنی کے منبع جسم کے ذریعہ شنک کے ذریعہ تیار کی جاتی ہے۔ چائنا ہوائی اڈے رن وے تھریشولڈ لائٹ ، رن وے مڈل لائن لائٹ مینوفیکچررز ، اپنی مرضی کے مطابق رن وے تھریشولڈ اینڈ لائٹ ، چائنا ہوائی اڈے رن وے سینٹر لائن لائٹ ، چائنا ہوائی اڈے رن وے تھریشولڈ ونگ- بار ، چائنا ہوائی اڈے رن وے تھریشولڈ اینڈ لائٹ ، ایئرپورٹ رن وے کی حد ونگ - بار سپلائر۔

تعریف

لائٹنگ سسٹم میں جوڑ بنانے والی لائٹس کے متعدد سیٹ ہوتے ہیں ، جس میں رن وے کے دونوں اطراف میں بصری نقطہ نظر ڈھلوان اشارے کے نظام کی لائٹس کو متوازی طور پر ترتیب دیا جاتا ہے ، اور صحت سے متعلق پروگریس کورس کے اشارے رن وے کے بائیں جانب ترتیب دیئے جاتے ہیں۔ دونوں کو نقطہ نظر کے دوران عام گلائڈ راہ کو برقرار رکھنے کے لئے ہوائی جہاز کی رہنمائی کے لئے استعمال کیا جاتا ہے۔

مخصوص ہدایات

a) جب طیارہ برائے نام گلائڈ راستے سے اوپر ہوتا ہے تو ، طیارے کا پائلٹ تمام لائٹس کو سفید سمجھتا ہے

ب) جب طیارہ برائے نام گلائڈ کے راستے پر ہوتا ہے تو ، دیکھیں کہ روشنی کی روشنی سفید ہے اور اوپر کی روشنی سرخ ہے

ج) جب یہ برائے نام گلائڈ کے راستے سے نیچے ہوتا ہے تو ، دیکھیں کہ تمام لائٹس سرخ ہیں

روشنی کے زمرے تک پہنچیں

نقطہ نظر لائٹنگ سسٹم میں رن وے کے آپریٹنگ زمرے کے مطابق مختلف ساختی اجزاء ہیں۔ خاص طور پر ، اسے سادہ نقطہ نظر لائٹنگ سسٹم ، زمرہ I صحت سے متعلق نقطہ نظر لائٹنگ سسٹم اور زمرہ II صحت سے متعلق نقطہ نظر لائٹنگ سسٹم میں تقسیم کیا جاسکتا ہے۔

درجہ بندی اور فنکشن

رن وے لائٹس

1. داخلی روشنی کی طرف بھاگیں

(1) رن وے کے داخلی لائٹس: رن وے کے داخلی لائٹس رن وے تک پہنچنے کی سمت میں سبز اور غیر سمتل ہیں۔ رن وے کے ساتھ رن وے رن وے ایج لائٹس کو رن وے کے داخلی لائٹس سے لیس ہونا چاہئے۔ اگر یہ کوئی آلہ رن وے یا غیر - صحت سے متعلق نقطہ نظر رن وے ہے تو ، رن وے کے داخلی لائٹس میں کم از کم 6 لیمپ ہوں گے۔ اگر یہ ایک صحت سے متعلق نقطہ نظر رن وے ہے تو ، رن وے کے داخلی لائٹس کو رن وے ایج لائٹس کے درمیان رن وے کے داخلی راستے پر وقفوں پر 3M سے زیادہ کا اہتمام کیا جائے گا۔

(2) رن وے تھریشولڈ شناختی لائٹس: جب رن وے کی حد کو زیادہ واضح طور پر استعمال کرنا ضروری ہو یا دیگر نقطہ نظر کی لائٹس کو انسٹال کرنا عملی نہیں ہے تو ، رن وے کی دہلیز شناختی لائٹس کو غیر - صحت سے متعلق نقطہ نظر رن وے کے داخلی راستے پر سیٹ کریں۔ رن وے کی حد سے متعلق شناختی لائٹس رن وے سینٹر لائن کے دونوں اطراف کے دونوں اطراف میں ، رن وے ایج لائٹس سے 10 میٹر کے فاصلے پر ترتیب دی جاتی ہیں ، جو ایک - راستے کی سمت کا سامنا کرنے والی سفید چمکتی لائٹس ہیں۔

(3) رن وے کے داخلی ونگ بار لائٹس: جب صحت سے متعلق نقطہ نظر کے داخلی راستے کو رن وے کے داخلی راستے کو زیادہ واضح بنانا ضروری ہے ، یا جب نان - آلہ رن وے اور غیر - صحت سے متعلق نقطہ نظر رن وے میں داخلی راستے کی اندرونی حرکت کی وجہ سے داخلی لائٹس نہیں ہوتی ہیں تو ، رن وے کے داخلی راستے کے داخلی راستے پر بھی رن وے ہونا چاہئے۔ داخلی ونگ بار لائٹس کو رن وے کے داخلی راستے پر رن ​​وے سینٹر لائن تک دو گروپوں میں تقسیم کیا گیا ہے۔ ہر ونگ بار لائٹ کم از کم 5 لائٹس پر مشتمل ہوتا ہے ، جو رن وے ایج لائٹ لائن کے لئے کھڑے ہوتے ہیں اور کم از کم 10m میں توسیع کرتے ہیں۔ لائٹس نقطہ نظر کی سمت میں غیر مستقیم سبز ہیں۔

2. رن وے ایج لائٹس

رات کے وقت استعمال ہونے والا رن وے یا رات کے وقت استعمال ہونے والا صحت سے متعلق نقطہ نظر رن وے ایج لائٹس سے لیس ہے۔ رن وے ایج لائٹس روشنی اور آسان - سے - بریک لیمپ کو اپناتی ہیں ، جو مستقل سفید روشنی ہیں ، لیکن رن وے کے اختتام سے رن وے کے اختتام سے رن وے ایج لائٹس کا ہلکے رنگ رن وے کے وسط کی طرف 600 میٹر کے فاصلے پر ہے ، رن وے کی لمبائی 1800 میٹر سے بھی کم ہے ، جو رن وے کی روشنی سے کم ہے جس کی لمبائی لمبائی کا حامل ہے جس کی لمبائی کا قبضہ ہوتا ہے۔ لمبائی) اس کے علاوہ ، جب رن وے کی دہلیز کو اندر کی طرف منتقل کیا جاتا ہے تو ، رن وے کے اختتام سے اندرونی طور پر منتقل رن وے کی دہلیز تک سائیڈ لائٹس نقطہ نظر کی سمت میں سرخ رنگ میں دکھائی دیتی ہیں۔

3. رن وے اینڈ لائٹس

رن وے کے ساتھ رن وے رن وے ایج لائٹس کو رن وے اینڈ لائٹس سے لیس ہونا چاہئے۔ رن وے اینڈ لائٹس ایک - وے مستقل برائٹ لائٹس ہیں جو رن وے کی سمت میں سرخ روشنی کا اخراج کرتی ہیں۔ عام طور پر رن ​​وے اینڈ لائٹس رن وے کی دہلیز لائٹس کی طرح ہی روشنی ہوتی ہیں۔

4. رن وے سینٹر لائن لائٹس

زمرہ II یا زمرہ III صحت سے متعلق نقطہ نظر رن وے کو رن وے سینٹر لائن لائٹس سے لیس ہونا چاہئے۔ اگر رن وے بصری رینج تقریبا 400 میٹر سے بھی کم ہو ، یا رن وے کے کنارے کی روشنی کے درمیان ، یا رن وے ایج لائٹس کے درمیان جب رن وے کی چوڑائی 50 میٹر سے زیادہ ہو تو ، رن وے کے لئے تیز رفتار 4 {4} {تیز رفتار 4} کے ساتھ استعمال کرنے کا ارادہ ہے ، یا رن وے کی روشنی کے درمیان ، یا رن وے کے کنارے کی روشنی کے درمیان ، یا رن وے کے کنارے کی روشنی کے درمیان ، یا رن وے کے کنارے کی روشنی کے درمیان ، یا اس کا مقصد انتہائی اعلی ٹیک - کے لئے استعمال کرنے کا ارادہ کیا جاتا ہے۔

رن وے سینٹر لائن لائٹس کو ایمبیڈڈ لیمپ کے ساتھ رن وے سینٹر لائن کی پوری لمبائی کے ساتھ ترتیب دیا گیا ہے ، اور رن وے سینٹر لائن سے انحراف کو زیادہ سے زیادہ 0.6m ہونے کی اجازت ہے۔ لائٹس کے درمیان فاصلہ عام طور پر زمرہ II یا زمرہ III صحت سے متعلق نقطہ نظر رن وے پر 15M ہوتا ہے ، اور عام طور پر زمرہ I پر صحت سے متعلق نقطہ نظر رن وے یا سینٹر لائن لائٹس کے ساتھ دیگر رن وے پر 30m ہوتا ہے۔

عام طور پر ، رن وے سینٹر لائن لائٹس 900 میٹر کے اندر اندر رن وے کے اختتام تک ، 900 میٹر سے رن وے کے اختتام تک سرخ اور سفید ، سرخ اور سفید ، 300 میٹر سے رن وے کے اختتام تک سرخ اور سفید ، اور 300 میٹر سے رن وے کے آخر تک سرخ ہوتی ہیں۔ اگر رن وے کی لمبائی 1800m سے کم ہے تو ، اسے رن وے کے وسط نقطہ سے رن وے کے اختتام سے 300 میٹر تک سرخ اور سفید میں تبدیل کرنا چاہئے۔

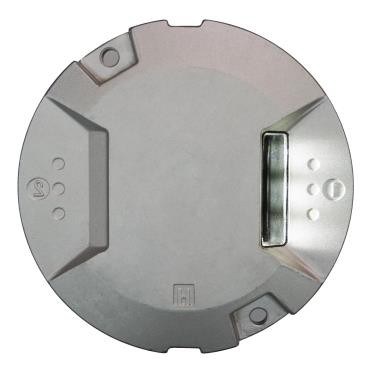

5. گراؤنڈنگ بیلٹ لائٹ

ٹچ ڈاون زون لائٹس کیٹیگری II یا زمرہ III صحت سے متعلق نقطہ نظر رن وے پر فراہم کی جانی چاہئے۔ ٹچ ڈاون زون لائٹس میں ریسیسڈ غیر مستند مستقل سفید روشنی کی مختصر سلاخوں پر مشتمل ہوگا ، جو نقطہ نظر کی سمت میں روشن ہے۔ رن وے کی دہلیز کے بعد رن وے کی دہلیز سے 900 میٹر تک ، وہ 60 میٹر کے فاصلے پر رن ​​وے سنٹر لائن کے دونوں اطراف (رن وے پر استعمال ہونے پر استعمال ہونے پر استعمال ہونے والے رن وے پر) یا 30 میٹر (رن وے پر استعمال ہونے والے رن وے پر 300 میٹر سے کم) کے فاصلے پر ہم آہنگی سے ترتیب دیا جاتا ہے۔

7. روڈ لائٹس کو روکیں

رن وے سائڈ لائن لائٹس کی توسیع لائن پر اسٹاپ وے کی پوری لمبائی کے ساتھ مساوی طور پر سیٹ کریں ، لائٹس کے درمیان فاصلہ 40 میٹر سے 60 میٹر ہے ، اور لائٹس سرخ ہیں۔ اس کے علاوہ ، اسٹاپ وے کے اختتام پر طے شدہ تین لائٹس رن وے کے سنٹر لائن پر کھڑے ہوں گی اور اسٹاپ وے کی آخری لائن سے 3 میٹر سے زیادہ دور نہیں ہوں گی۔

ٹیکسی وے لائٹنگ

ٹیکسی وے لائٹنگ میں ٹیکسی وے سینٹر لائن لائٹس ، ٹیکسی وے ایج لائٹس ، اسٹاپ بار لائٹس ، انٹرمیڈیٹ ہولڈنگ پوزیشن لائٹس اور رن وے گارڈ لائٹس وغیرہ شامل ہیں۔

1. ٹیکسی وے سینٹر لائن لائٹس

ٹیکسی وے سینٹر لائن لائٹ عام طور پر ٹیکسی وے سینٹر لائن سائن پر سیٹ کی جاتی ہے۔ ٹیکسی وے سینٹر لائن لائٹ ایک مستقل برائٹ روشنی ہے جو سبز چمکتی ہے۔ اس کی شہتیر کا سائز صرف ٹیکسی وے پر یا اس کے آس پاس ہوائی جہاز سے دیکھا جاسکتا ہے۔ ایگزٹ ٹیکسی ویز پر سینٹر لائن لائٹس رن وے کی طرف پیلے اور سبز ہیں۔

2. ٹیکسی وے ایج لائٹس

ٹیکسی وے ایج لائٹس ٹیکسی وے کے قریب ہیں ، انتظار کے تہبند یا تہبند کے کنارے یا کنارے سے 3m سے زیادہ دور نہیں ، یکساں طور پر تقسیم کی جاتی ہیں ، جس میں 60 میٹر سے کم کی طول البلد وقفہ کاری ہوتی ہے ، اور یہ مستقل برائٹ لائٹس ہیں جو نیلی روشنی کو خارج کرتی ہیں۔

3. بار لائٹس کو روکیں

اسٹاپ باریں ٹیکسی ویز پر واقع ہیں جہاں طیاروں کو کلیئرنس کے ل keeding رکھنے کی ضرورت ہوتی ہے اور اس میں متعدد ریزیسڈ لائٹس شامل ہوتی ہیں جو اسٹاپ بار کے قریب پہنچنے والے طیاروں کی طرف سرخ رنگ کی چمکتی ہیں۔ اس روشنی کو ہوائی ٹریفک کنٹرول (اے ٹی سی) کے ذریعہ کنٹرول کیا جاتا ہے۔

4. لائسنس یافتہ افقی لائٹ بار

لائٹس کی افقی قطار ٹیکسی وے چوراہے سے 30 میٹر سے 60 میٹر کے فاصلے پر مقرر کی گئی ہے اور ٹیکسی وے کو عبور کرتی ہے۔ کم از کم 3 لیمپ ہیں ، اور لائٹس ایک - وے پیلے رنگ کی روشنی کو طے کرتی ہیں۔

4. انٹرمیڈیٹ ویٹنگ پوزیشن لائٹ (مشاہدہ سے گزرنے والی روشنی)

ٹیکسی وے چوراہوں پر ، جب تک کہ اسٹاپ بارز فراہم نہیں کردیئے جاتے ہیں ، ٹیکسی ویز پر انٹرمیڈیٹ ہولڈنگ پوزیشن لائٹس مہیا کی جاتی ہیں جہاں مخصوص طیاروں کو رکھنے کی حدود کی ضرورت ہوتی ہے لیکن اسٹاپ بارز جیسے اسٹاپ یا اسٹاپ یا ریلیز سگنل کی ضرورت نہیں ہوتی ہے۔ اس میں کم از کم تین غیر مستقیم مستقل برائٹ لائٹس پر مشتمل ہے جو چوراہے کے مقام کی طرف پیلے رنگ کی روشنی کو خارج کرتی ہے ، اور ٹیکسی وے کے مرکز کی طرف متوازی طور پر ترتیب دی جاتی ہے۔

5. رن وے انتباہی لائٹس

آپریشن کی ضروریات کے مطابق ، کچھ رن وے رن وے کے چوراہے اور ہر ٹیکسی وے پر رن ​​وے انتباہی لائٹس سے لیس ہیں۔ رن وے کے انتباہی لائٹس میں 4 عمودی لائٹس شامل ہیں جو ٹیکسی وے سے رن وے کے قریب پہنچنے والے طیارے کی طرف ایک - وے پیلے رنگ کی روشنی کا اخراج کرتی ہیں۔ لائٹس کو ٹیکسی وے کے دونوں اطراف میں متوازی طور پر دو جوڑے میں تقسیم کیا گیا ہے۔ رن وے کے ہر جوڑے میں دو لائٹس باری باری 30-60 چمکتی ہر منٹ کی تعدد پر فلیش کرتی ہیں۔

انگریزی کا مخفف معنی

بلی - i Pals -------- ایک قسم کی صحت سے متعلق نقطہ نظر لائٹنگ سسٹم

Hial -------------------- اعلی شدت کا نقطہ نظر لائٹنگ سسٹم

واس ------------------ بصری نقطہ نظر ڈھلوان اشارے کا نظام

سالس ------------------ آسان نقطہ نظر لائٹنگ سسٹم

پپی -------------------- صحت سے متعلق نقطہ نظر کورس اشارے

لِز ---------------------- ہیڈنگ لائٹس

Hirl -------------------- ہائی شدت رن وے لائٹس (ایج لائٹس)

Mirl -------------------- درمیانے درجے کی شدت رن وے لائٹس (ایج لائٹس)

lirl --------------------- کم شدت رن وے لائٹس (ایج لائٹس)

RCL --------------------- رن وے سینٹر لائن (مارکر)

rcll -------------------- رن وے سینٹر لائن لائٹنگ

آر سی ایل ایس -------------------- رن وے سینٹر لائن لائٹنگ سسٹم

عام اصول استعمال کریں

(1) ہوا بازی گراؤنڈ لائٹس کو مندرجہ ذیل ضوابط کے مطابق کھولنا ضروری ہے:

A. جب تک کہ مستقبل میں یا کسی اور طرح سے ہوائی ٹریفک کنٹرول کے ذریعہ اس کی ضرورت ہوتی ہے ، جب اندھیرا ہوتا ہے یا سورج کے دائرے کا مرکز افق سے 6 ڈگری تک گر جاتا ہے تو اسے مسلسل کھولنا چاہئے۔ مندرجہ بالا دو معاملات میں ، لائٹس کو زیادہ سے زیادہ استعمال کرنے کے لئے وقت کا انتخاب کریں۔

B. ہوائی ٹریفک کی حفاظت کے لئے ، کسی بھی دوسرے وقت ، موسمی حالات کے مطابق ، جب لائٹس استعمال کرنا ضروری سمجھا جاتا ہے۔

(2) NUO ہوائی اڈے پر پرواز کی سرگرمیوں (عام اور ہنگامی صورتحال سمیت) کا کوئی امکان نہیں ہے ، اور ہوائی جہاز کی متوقع آمد سے ایک گھنٹہ پہلے اسے دوبارہ کھولا جاسکتا ہے۔ نیویگیشن لائٹس کو آف کیا جاسکتا ہے۔

()) متغیر - شدت لائٹس سے لیس ہوائی اڈوں پر ، نمائش اور بیرونی روشنی کے حالات کے مطابق وضع کردہ ایک شدت ایڈجسٹمنٹ ٹیبل کو ایئر ٹریفک کنٹرول کے اہلکاروں کو اس وقت مروجہ موسمیاتی حالات کے مطابق لائٹس کو ایڈجسٹ کرنے کے لئے رہنمائی کرنے کے لئے تیار کیا جانا چاہئے۔ ہوائی جہاز کے پائلٹوں نے درخواست کی کہ جب بھی ممکن ہو تو روشنی کی مزید شدت میں ایڈجسٹمنٹ کی جانی چاہئے۔

ہوا بازی میں ، حفاظت ہمیشہ اولین ترجیح ہوتی ہے۔ محفوظ فلائٹ آپریشنز کے لئے ایک لازمی عناصر میں سے ایک رن وے ایج لائٹس ہے۔ یہ لائٹس ہوائی اڈے کے لائٹنگ سسٹم کا ایک حصہ بنتی ہیں ، جس سے پائلٹوں کو ٹیک آف اور لینڈنگ کے دوران رن وے کی حد سے محفوظ فاصلہ برقرار رکھنے میں مدد ملتی ہے۔

روایتی رن وے ایج لائٹس عام طور پر ترامک کے ساتھ ساتھ زمین پر رکھی جاتی ہیں۔ تاہم ، کچھ معاملات میں ، جیسے ہوائی اڈے سیلاب کا شکار یا ناہموار خطوں کے ساتھ واقع علاقوں میں واقع ہیں ، یہ مناسب آپشن نہیں ہوسکتا ہے۔ اسی جگہ پر انسیٹ رن وے ایج لائٹس کھیل میں آتی ہیں۔

انسیٹ رن وے ایج لائٹس ، جسے ایلیویٹڈ لائٹس بھی کہا جاتا ہے ، زمین پر رکھنے کے بجائے رن وے کے کناروں پر سوار ہیں۔ یہ لائٹس رن وے کی سطح سے اوپر اٹھتی ہیں ، جو گیلے یا کیچڑ کے حالات میں بھی پائلٹوں کے لئے واضح بصری حوالہ فراہم کرتی ہیں۔ اس سے پرواز کے کاموں کی مجموعی حفاظت میں اضافہ ہوتا ہے اور لینڈنگ اور ٹیک آف کو زیادہ پیش گوئی اور قابل اعتماد بناتا ہے۔

چین ہوائی اڈے رن وے ایج لائٹ ، اپنی مرضی کے مطابق ہوائی اڈے کے رن وے ایج لائٹ۔

حفاظت کو بہتر بنانے کے علاوہ ، بلند رن وے ایج لائٹس دیگر فوائد کی پیش کش کرتی ہیں۔ انہیں کم دیکھ بھال کی ضرورت ہوتی ہے اور ناہموار زمین یا شدید برف باری کی وجہ سے ہونے والے نقصان کا کم حساس ہوتا ہے۔ وہ کم - روشنی کے حالات میں بھی بہتر نمائش فراہم کرتے ہیں ، جس سے اندھیرے یا دھند کے ادوار کے دوران ہوائی اڈے کو زیادہ موثر بنایا جاتا ہے۔

تاہم ، انسیٹ رن وے ایج لائٹس کی تنصیب کوئی آسان عمل نہیں ہے۔ پائلٹوں کے لئے زیادہ سے زیادہ مرئیت فراہم کرنے کے لئے لائٹس کو مناسب طریقے سے منسلک اور فاصلہ پر یقینی بنانے کے لئے محتاط منصوبہ بندی اور ڈیزائن کی ضرورت ہے۔ تنصیب کا عمل بھی لیبر - انتہائی ہے ، جس میں بھاری مشینری اور ہنر مند کارکنوں کی ضرورت ہوتی ہے۔

مجموعی طور پر ، بلند رن وے ایج لائٹس کا استعمال محفوظ اور زیادہ موثر ہوائی کارروائیوں کی طرف ڈرائیو میں ایک لازمی عنصر ہے۔ وہ ہوائی اڈے کے لئے ایک اہم سرمایہ کاری کی نمائندگی کرتے ہیں ، لیکن حفاظت اور آپریشنل کارکردگی کے لحاظ سے فوائد انہیں ایک قابل قدر سرمایہ کاری بناتے ہیں۔ ہمیشہ کی طرح ، حفاظت کو اولین ترجیح بنی رہنی چاہئے ، اور ان لائٹس کی تنصیب اس مقصد کو حاصل کرنے کے لئے ایک لازمی اقدام فراہم کرتی ہے۔
