ٹی جی ایس ایل ایچ (بی پی)

ایل ای ڈی ہوائی اڈے رہنمائی علامات

معیارات کی تعمیل

سی اے اے سی:ایم ایچ/ٹی 6011

آئی سی اے او: ضمیمہ 14، جلد اول

ایف اے اے: اے سی 150/5345-44

ایپلی کیشن/استعمال

ایل ای ڈی ہوائی اڈے کی رہنمائی کے نشانات، بشمول

لازمی ہدایات ی علامات، معلوماتی علامات اور محل وقوع کا نشان

خصوصیات

آئی سی اے او ضمیمہ 14 کی دفعات کے مطابق حروف کی شکلیں، رنگینیت اور چمک، یکسانیت کا تناسب

ایل ای ڈی بار طویل کام کی زندگی، توانائی کی گفتگو، دیکھ بھال سے پاک کی طرف سے پیش کیا جاتا ہے, جو صارفین کے لئے بے پناہ معاشی فوائد لاتا ہے

ٹاپ برانڈ ایل ای ڈی اور ملکیتی ڈرائیور سرکٹ، جو لائٹ فکسچر کی قابل اعتمادی اور سروس لائف کو بہت بہتر بناتا ہے

ایل ای ڈی ڈرائیور یونٹ 5 مراحل چمک ضابطہ کو جگہ دیتا ہے، روشنی کی شدت کی تغیرات کے ساتھ 5٪ سے بھی کم

پریمیم رنگ مستقل مزاجی اور پاکیزگی کو یقینی بنانے کے لئے سخت ایل ای ڈی کلر مینجمنٹ

اندرونی عکاسی روشنی سائے کے بغیر مزید روشنی کو یقینی بناتی ہے

پولی کاربونیٹ مواد سے بنا 4.5 ملی میٹر موٹا پینل، جس میں یو وی مزاحم پرتیں ہوتی ہیں اور یہ اثر اور خارش مزاحم بھی ہوتا ہے

سپورٹ ستون کے ساتھ ایلومینیم فریم ڈھانچہ نشان کے اندرونی، سخت تعمیر، پائیدار اور ہوا کے خلاف مزاحمت کے ذریعے جاتا ہے

اندر جانے کے تحفظ کی اعلی سطح کے ساتھ متعدد واٹر پروف ڈھانچے

ڈرائیور سرکٹ کا ماڈیولر ڈیزائن، برقرار رکھنا آسان

ڈرائیور سرکٹ سرج پروٹیکشن فنکشن اور زیادہ گرمی سے تحفظ ماڈیول کے ساتھ مربوط قابل اعتمادی کو بڑھانے کے لئے

تمام 5 چمک مراحل میں 0.9 سے اوپر کی طاقت کا عنصر

ایف اے اے کی ضروریات کے مطابق ای ایم آئی، ایف سی سی پارٹ 15 کلاس اے معیار کو تصدیق شدہ

ٹول فری ڈیٹیچیبل فرنٹ پینل، روزانہ صفائی اور دیکھ بھال کے لئے آسان

ایف اے اے کے تقاضوں کی تعمیل کرتے ہوئے درست مشیننگ کے ساتھ فرینگیبل کپلنگ، جو مستحکم اور قابل اعتماد کارکردگی کو یقینی بناتی ہے

مرکزی جسم اینٹی کورژن علاج کے ساتھ ایلومینیم الائی سے بنا ہے، تمام فاسٹنر سٹین لیس اسٹیل سے بنے ہیں، سخت ماحول کی ایپلی کیشن کے لئے موزوں

معیاری زنجیریں ان علامات کو روکنے کے لئے جو ان کے چڑھنے سے ٹوٹ گئی ہیں اڑنے سے

نشان کی تیز مزاحمت کی صلاحیت کو بہتر بنانے کے لئے بڑا فلانج

معلومات کا حکم دے رہا ہے

براہ کرم تفصیلی لیجنڈ معلومات فراہم کریں اور مخصوص مواد، پرزے اور لوازمات آرڈر نمبر کے ساتھ الگ سے مخصوص آرڈر کیا جائے۔

تعمیر

1.پی سی پینل

2.فرنٹ فریم

3.بولٹ

4.ایل ای ڈی لیمپ

5.ایل ای ڈی لیمپ ڈرائیو

6.فریم

7.فرینگیبل قطب

8.بیس پلیٹ

سلسلہ

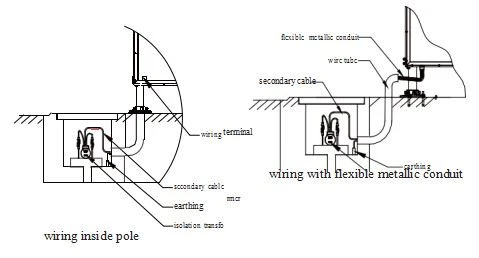

تنصیب

* مصنوعات منومیں مخصوص جہتیں دیکھیں

لوازمات

اسٹرک نمبر	حصہ نمبر	آرڈر نمبر	بیان
2	ایل ای ڈی ڈرائیور	60871	ٹی جی ایس ایل کے لئے ایل ای ڈی ڈرائیور
3	ایل ای ڈی پٹی	960ء04ء	ایل ای ڈی پٹی (ایچ 300)
3	ایل ای ڈی پٹی	960اے02	ایل ای ڈی پٹی (ایچ 3400)
5	قطب معاونت	60845-1.	ٹائپ آئی.معاون قطب
		60845-2.	ٹائپ دوم.معاون قطب
		60845-3.	ٹائپ تھری۔ معاون قطب
6	فلانگے	27691	فلانگے 240
7	تار کو جوڑنے والی پٹی	71804	تار کو جوڑنے والی پٹی
	قبضہ	946341	قبضہ
	پانی کے رساؤ کا احاطہ آسی	948418	پانی کے رساؤ کا احاطہ گدھا
	ٹرمینل بلاک	ایس وی 3.5-4	ٹائپ وائی انسولیشن کولڈ پریس ٹرمینل

تکنیکی کوائف

بجلی کا عنصر: > 0.9

بجلی کی فراہمی: 2.8 سے 6.6اے سیریز کی بجلی یا 220وی متوازی بجلی کی فراہمی

ہوا کا بوجھ: 240 ہزار میٹر/گھنٹہ، 322 کلومیٹر فی گھنٹہ یا 480 کلومیٹر فی گھنٹہ

تحفظ کی سطح: آئی پی 54

ماحولیات کا درجہ حرارت: -40° سینٹی سینٹی منٹ سے +55° سینٹی سینٹی چ

طاقت کا تعین

	چراغ	50ڈبلیو	100ڈبلیو	150ڈبلیو	200ڈبلیو	طاقت
	مقدار	اصل طاقت (ڈبلیو/ وی اے)	اصل طاقت (ڈبلیو/ وی اے)	اصل طاقت (ڈبلیو/ وی اے)	اصل طاقت (ڈبلیو/ وی اے)	عنصر
1	7	45/47	45/47	45/47	45/47	0.95
2	8	49/51	49/51	49/51	49/51	0.95
3	9	53/55	53/55	53/55	53/55	0.95
4	10	57/60	57/60	57/60	57/60	0.95
5	11		61/64	61/64	61/64	0.95
6	12		65/68	65/68	65/68	0.95
7	13		68/71	68/71	68/71	0.95
8	14		72/75	72/75	72/75	0.95
9	15		76/80	76/80	76/80	0.95
10	16		80/84	80/84	80/84	0.95
11	17		83/88	83/88	83/88	0.95
12	18		86/91	86/91	86/91	0.95
13	19		90/95	90/95	90/95	0.94
14	20		94/100	94/100	94/100	0.94
